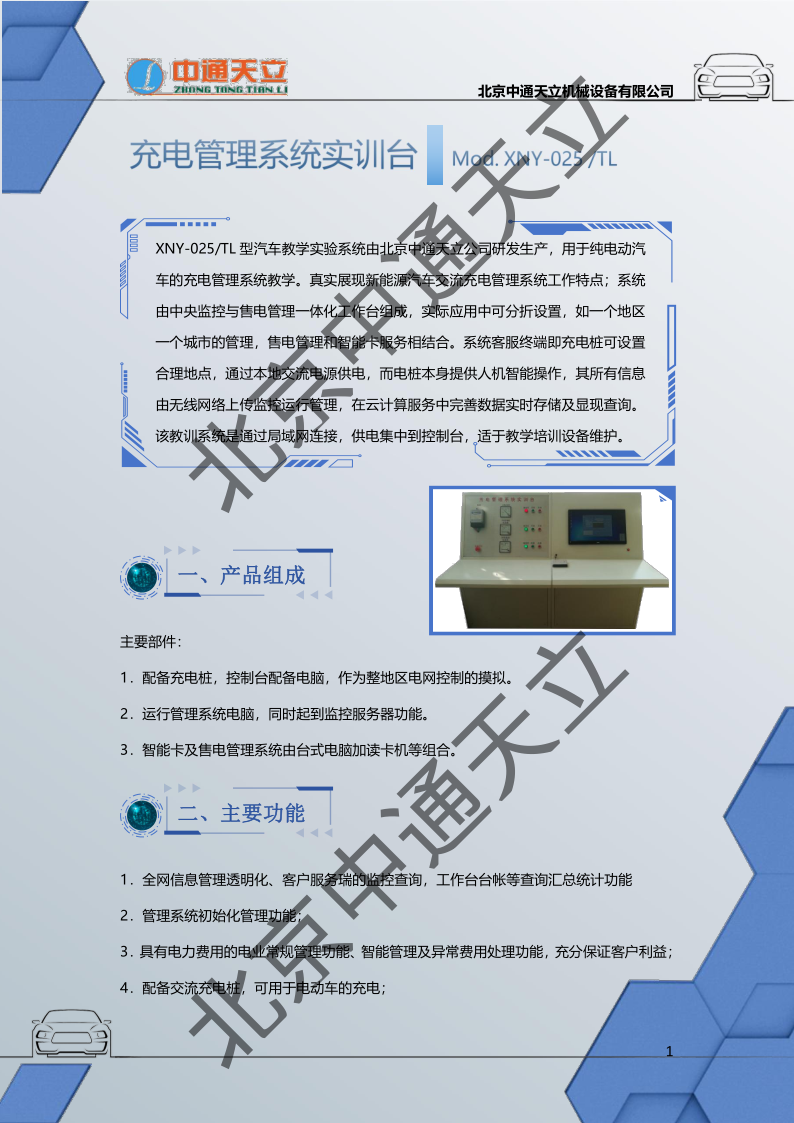

XNY-025/TL型汽车教学实验系统由北京中通天立公司研发生产，用于纯电动汽车的充电管理系统教学。真实展现新能源汽车交流充电管理系统工作特点；系统由中央监控与售电管理一体化工作台组成，实际应用中可分折设置，如一个地区一个城市的管理，售电管理和智能卡服务相结合。系统客服终端即充电桩可设置合理地点，通过本地交流电源供电，而电桩本身提供人机智能操作，其所有信息由无线网络上传监控运行管理，在云计算服务中完善数据实时存储及显现查询。该教训系统是通过局域网连接，供电集中到控制台，适于教学培训设备维护。

一、产品组成

主要部件：

1．配备充电桩，控制台配备电脑，作为整地区电网控制的摸拟。

2．运行管理系统电脑，同时起到监控服务器功能。

3．智能卡及售电管理系统由台式电脑加读卡机等组合。

二、主要功能

1．全网信息管理透明化、客户服务瑞的监控查询，工作台台帐等查询汇总统计功能

2．管理系统初始化管理功能；

3．具有电力费用的电业常规管理功能、智能管理及异常费用处理功能，充分保证客户利益；

4．配备交流充电桩，可用于电动车的充电；

5．实时监控各充电桩的工作参数，在异常情况下切断充电桩；

6．可实现在线远程监控及维护；

7．配备产品说明书及实验手册。

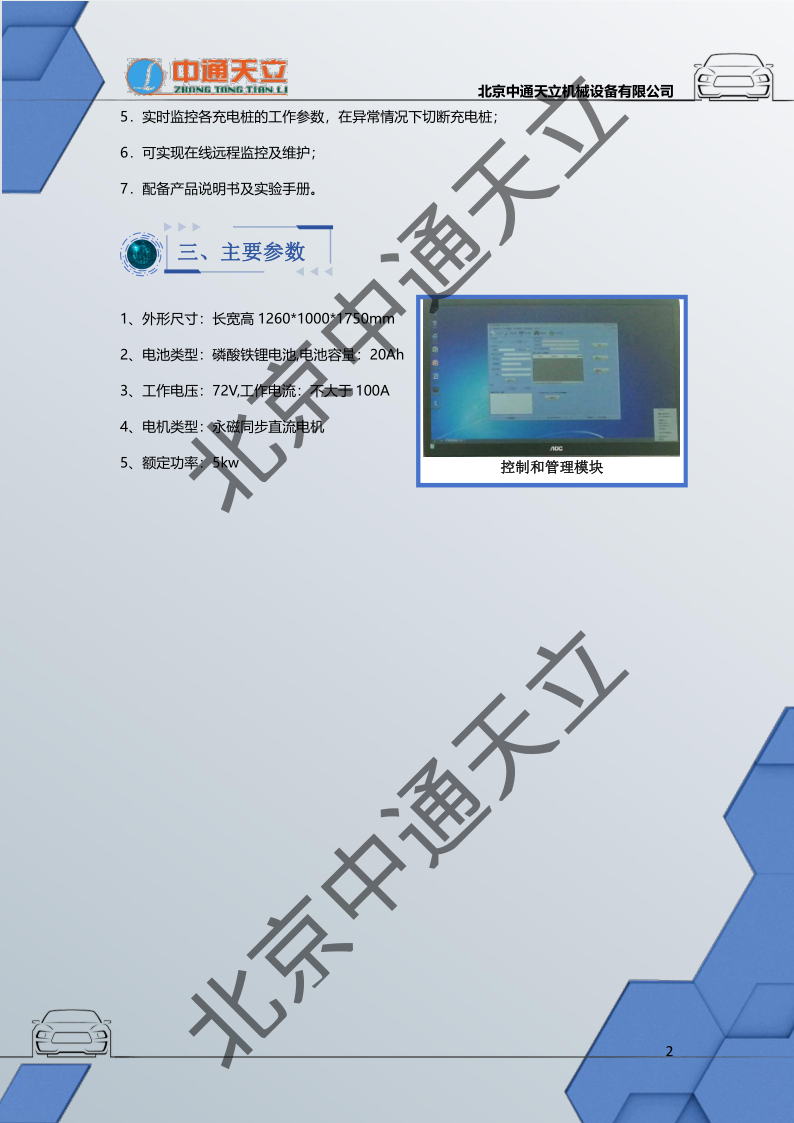

三、主要参数

1、外形尺寸：长宽高1260*1000*1750mm

2、电池类型：磷酸铁锂电池,电池容量：20Ah

3、工作电压：72V,工作电流：不大于100A

4、电机类型：永磁同步直流电机

5、额定功率：5kw

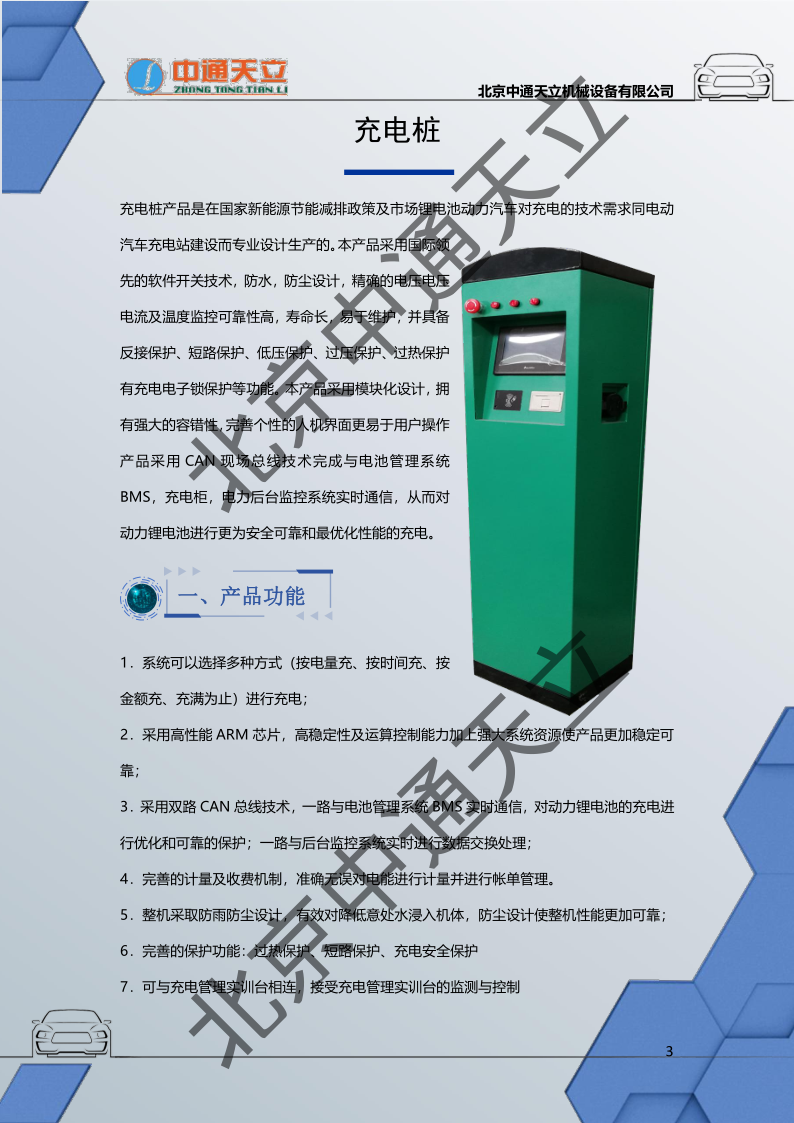

充电桩

充电桩产品是在国家新能源节能减排政策及市场锂电池动力汽车对充电的技术需求同电动汽车充电站建设而专业设计生产的。本产品采用国际领先的软件开关技术，防水，防尘设计，精确的电压电压电流及温度监控可靠性高，寿命长，易于维护，并具备反接保护、短路保护、低压保护、过压保护、过热保护有充电电子锁保护等功能。本产品采用模块化设计，拥有强大的容错性，完善个性的人机界面更易于用户操作。产品采用CAN现场总线技术完成与电池管理系统BMS，充电柜，电力后台监控系统实时通信，从而对动力锂电池进行更为安全可靠和最优化性能的充电。

一、产品功能

1．系统可以选择多种方式（按电量充、按时间充、按金额充、充满为止）进行充电；

2．采用高性能ARM芯片，高稳定性及运算控制能力加上强大系统资源使产品更加稳定可靠；

3．采用双路CAN总线技术，一路与电池管理系统BMS实时通信，对动力锂电池的充电进行优化和可靠的保护；一路与后台监控系统实时进行数据交换处理；

4．完善的计量及收费机制，准确无误对电能进行计量并进行帐单管理。

5．整机采取防雨防尘设计，有效对降低意处水浸入机体，防尘设计使整机性能更加可靠；

6．完善的保护功能：过热保护、短路保护、充电安全保护

7．可与充电管理实训台相连，接受充电管理实训台的监测与控制

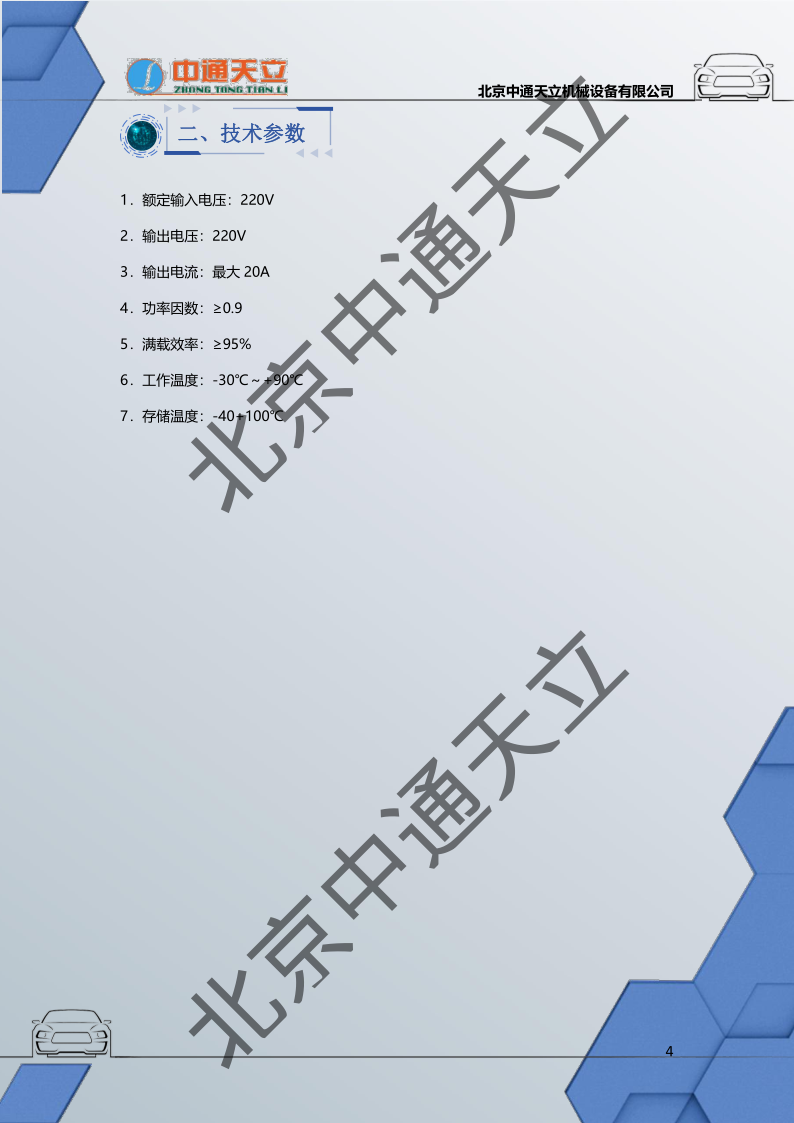

二、技术参数

1．额定输入电压：220V

2．输出电压：220V

3．输出电流：******20A

4．功率因数：≥0.9

5．满载效率：≥95%

6．工作温度：-30℃～+90℃

7．存储温度：-40+100℃
